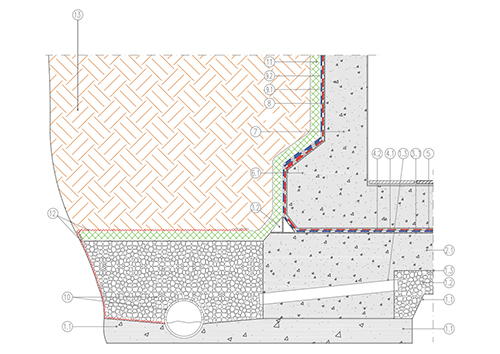

4.4 - VERTICAL BASEMENT MASONRY AND FOUNDATION BED COLLECTIVE DEVICE AT THE BOTTOM

1.1 Oversite concrete foundation
1.2 Pressed gravel foundation
1.3 Non-woven fabric separation layer
2.1 Concrete foundation slab
2.2 Foundation perimeter edge
3.1 Separation layer
3.2 Drain connection shell
4.1 NB polymer modified bitumen underlayer membrane
4.2 NB polymer modified bitumen cap sheet membrane
5.0 Separation and protection layer
6.0 Reinforced concrete foundation
6.1 Perimeter edge
7.0 Reinforced concrete masonry
8.0 Primer V70
9.1 Any 3 mm NB polymer modified bitumen underlayer membrane
9.2 4 mm Iter Anti-root
10.0 Volume of drained water collected
11.0 Protection layer and geocomposite drainage
12.0 Filtering geotextile
13.0 Backfill and/or substrate of culture

4.4 - VERTICAL BASEMENT MASONRY
AND FOUNDATION BED
COLLECTIVE DEVICE AT THE BOTTOM,
